Si alguna vez trabajó en la fabricación de productos electrónicos, pruebas automotrices, ensamblaje de dispositivos médicos o creación de prototipos de tecnología de consumo, probablemente haya interactuado con pines pogo, esos pequeños conectores con resorte que entregan energía, señal o datos entre dos componentes sin necesidad de soldadura. Pero lo que mucha gente no se da cuenta es que los pines pogo disponibles en el mercado rara vez se ajustan a todas las necesidades de diseño únicas. Ya sea que esté construyendo un sensor médico que funcione en ciclos de esterilización, un componente de vehículo eléctrico (EV) de alta potencia o un dispositivo portátil compacto, la personalización es clave para garantizar que su conector funcione de manera confiable, segura y eficiente. Como proveedor de pines pogo con años de experiencia resolviendo desafíos de conectores para ingenieros de todo el mundo, he visto de primera mano cómo los diseños de pines pogo personalizados convierten buenos productos en excelentes. En esta publicación, analizaré las opciones de personalización más comunes, explicaré por qué son importantes y compartiré ejemplos del mundo real de cómo han ayudado a nuestros clientes.

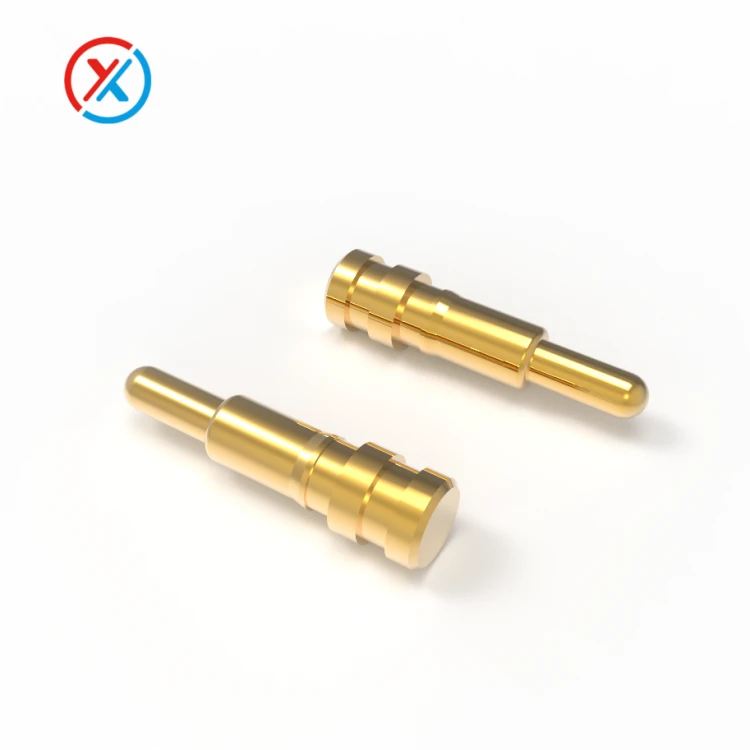

Primero, comencemos con lo básico: un pogo pin estándar tiene tres partes centrales: un émbolo (la parte que hace contacto con su dispositivo), un resorte (que proporciona una tensión constante) y un cilindro (la carcasa exterior que mantiene todo en su lugar). Cada una de estas partes se puede modificar y las elecciones que haga dependerán de las demandas específicas de su aplicación.
Una de las opciones de personalización más importantes es la capacidad actual. No todos los proyectos necesitan un pin que pueda manejar más de 10 amperios, pero si está trabajando en sistemas de administración de baterías (BMS) para vehículos eléctricos, herramientas eléctricas industriales o estaciones de carga de alta potencia, un pin pogo estándar simplemente no será suficiente. Ahí es donde entran en juego los contactos cargados por resorte de alta corriente. Hemos diseñado pines pogo personalizados de alta corriente que pueden transportar hasta 50 amperios, ajustando dos factores clave: el tamaño del cilindro y el material de contacto. Un cilindro más ancho permite un camino más grueso y conductor, y la elección de materiales como cobre chapado en oro o aleaciones de tungsteno (en lugar del latón estándar) reduce la resistencia y evita el sobrecalentamiento. Por ejemplo, un cliente que construía un cargador de vehículos eléctricos portátil necesitaba un pin pogo que pudiera transferir 30 amperios sin caer el voltaje ni derretirse durante más de 1000 ciclos de carga. Nuestro equipo ajustó el diámetro del cañón de 1,5 mm a 2,5 mm y utilizó un émbolo de tungsteno-cobre, y los pasadores pasaron todas las pruebas térmicas y de durabilidad. Sin esta personalización, su cargador se habría sobrecalentado y no habría cumplido con los estándares de seguridad.
A continuación, contacte la geometría de la punta. La punta del émbolo es la parte que presiona contra la superficie de contacto (como una almohadilla de PCB u otro conector), por lo que su forma afecta directamente qué tan bien hace contacto el pin. Las puntas estándar suelen ser redondeadas o planas, pero las puntas personalizadas pueden resolver problemas como desalineación, baja transferencia de señal o desgaste. Digamos que estás trabajando en un dispositivo portátil donde los pines pogo tienen que alinearse con pequeñas almohadillas curvas en una placa de circuito flexible. Una punta redondeada estándar podría deslizarse y provocar conexiones intermitentes. En cambio, una punta cóncava (en forma de copa) o una punta en forma de cuña que encaja en una pequeña ranura de la PCB puede crear una conexión más estable y consistente. Otro ejemplo: un cliente que construye un monitor médico de glucosa que tiene que perforar una película sensora delgada y flexible. Personalizamos una punta puntiaguda de tamaño micro (0,3 mm de diámetro) que podía penetrar la película sin doblarse, incluso después de más de 500 inserciones. Este tipo de precisión es imposible con los pasadores disponibles en el mercado, que a menudo tienen puntas de talla única que no tienen en cuenta superficies de contacto específicas.
La tensión y la fuerza del resorte es otra área donde la personalización marca una gran diferencia. Demasiada fuerza y el pasador desgastará el componente acoplado demasiado rápido; muy poco, y no establecerá una conexión segura, lo que provocará caídas de señal. Para aplicaciones de alta vibración, como sistemas de información y entretenimiento para automóviles o sensores aeroespaciales, se necesita una mayor fuerza del resorte para mantener el pasador presionado contra el contacto, incluso cuando el dispositivo rebota por una carretera o a 30 000 pies. Recientemente trabajamos con un cliente aeroespacial cuyos pines pogo originales se desalojaban durante las pruebas de vibración, lo que provocaba que su sensor fallara en pleno vuelo. Ajustamos el calibre del alambre del resorte y el número de bobinas para aumentar la tensión de 5 N a 12 N, lo que mantuvo el pasador en su lugar incluso durante cargas de vibración de 10 g. Para aplicaciones de baja fuerza, como un reloj inteligente que se coloca contra la piel, podemos reducir la tensión a 1N o menos, para que el pasador no irrite al usuario ni desgaste la carcasa del dispositivo con el tiempo. Ese equilibrio es algo que los pines disponibles en el mercado no siempre pueden lograr, porque están diseñados para uso general, no para entornos específicos.
La selección de materiales va de la mano con todas estas personalizaciones y no se trata solo de conductividad: hay que considerar la durabilidad, la resistencia a la corrosión y los requisitos reglamentarios. Para proyectos que deben cumplir con los estándares RoHS o REACH, como dispositivos médicos o tecnología de consumo vendidos en la UE, los materiales sin plomo no son negociables. Muchos de nuestros clientes buscan opciones de alta calidad sin plomo, que utilizan materiales como cobre estañado u oro sobre níquel, en lugar de aleaciones a base de plomo. Para aplicaciones expuestas a la humedad o productos químicos, como sensores submarinos o equipos de limpieza industrial, podemos utilizar materiales resistentes a la corrosión como acero inoxidable o chapado en oro con una capa más gruesa (hasta 50 micropulgadas) para evitar la oxidación. También trabajamos con clientes de la industria de alimentos y bebidas, donde los alfileres deben soportar lavados frecuentes con detergentes fuertes. Para esos proyectos, utilizamos un tratamiento de pasivación en el cilindro de acero inoxidable para resistir la corrosión, que es parte de nuestra línea de pasadores pogo sin plomo que cumple con los estándares de seguridad alimentaria de la FDA. Es importante tener en cuenta que no todos los pines sin plomo son iguales: tomar atajos con un revestimiento barato puede provocar deslustre o mala conductividad con el tiempo, razón por la cual priorizamos materiales de calidad para cada pedido personalizado.
La longitud y la configuración de montaje a menudo se pasan por alto, pero pueden hacer o deshacer un diseño. Los pines Pogo deben caber en espacios reducidos, especialmente en dispositivos electrónicos compactos como auriculares o relojes inteligentes. Un pin pogo estándar puede tener 5 mm de largo, pero si su PCB tiene solo 3 mm de grosor, necesitará un cilindro más corto para evitar que sobresalga. Hemos diseñado pasadores personalizados de tan solo 2 mm y de hasta 20 mm, según el espacio disponible. El montaje es otro factor clave: algunos proyectos requieren pines pogo de montaje en superficie (SMT) que se sueldan directamente a la PCB, mientras que otros necesitan pines pasantes que se insertan en los agujeros y se sueldan en el otro lado. Para un cliente que construye una estación base 5G, creamos pines pogo SMT personalizados con un cilindro de perfil bajo (1 mm de alto) que encaja en el denso diseño de PCB de la estación base, donde apenas había 0,5 mm de espacio entre los componentes. Sin esa longitud personalizada, los pines se habrían cortocircuitado con las piezas adyacentes. Algunos proyectos también necesitan bridas de montaje no estándar para mantener alineado el pasador, que diseñamos para que se ajusten al patrón de orificios exacto del ensamblaje del cliente.
El acabado de la superficie y el espesor del revestimiento son pequeños detalles que tienen un gran impacto en el rendimiento. Un baño de oro de 10 micropulgadas es suficiente para un uso a corto plazo y de baja corriente, pero para aplicaciones de señales de alta frecuencia como 5G o radar, se necesita un baño de oro más grueso (20 micropulgadas o más) para reducir la pérdida de señal. Recientemente trabajamos con un fabricante de enrutadores 5G cuyos pines pogo originales tenían un fino baño de oro, lo que provocaba una atenuación de la señal que hacía que el alcance de Wi-Fi del enrutador fuera más corto de lo requerido. Aumentamos el baño de oro a 25 micropulgadas y la pérdida de señal se redujo en un 15 %, lo que cumplió con los requisitos de la FCC. Para proyectos que necesitan resistir el desgaste, como conectores que se insertan y retiran miles de veces, un baño de rodio sobre oro es una buena opción: el rodio es más duro que el oro, por lo que no se raya tan fácilmente. Son estos pequeños ajustes personalizados del revestimiento los que hacen que un pasador funcione en aplicaciones de alto estrés a largo plazo.
El revestimiento y la resistencia ambiental son otra capa de personalización, especialmente para proyectos que operan en condiciones difíciles. Para aplicaciones militares o al aire libre, donde los pines pogo están expuestos a temperaturas extremas (-40 °C a 125 °C), polvo y humedad, podemos aplicar una capa lubricante seca al cañón para reducir la fricción, facilitando la inserción del pin y evitando que se pegue. Para los dispositivos médicos que pasan por esterilización en autoclave (alto calor y presión), utilizamos materiales que pueden soportar ciclos de esterilización repetidos sin corroerse ni perder conductividad. Un cliente que construía un robot quirúrgico necesitaba pines pogo que pudieran pasar por más de 100 ciclos de autoclave. Usamos un cilindro de acero inoxidable con un tratamiento de pasivación especial y un émbolo chapado en oro, y los pasadores aún funcionaron perfectamente después de las pruebas, algo que los pasadores estándar no pueden hacer porque su revestimiento se desgastaría durante la esterilización.
Ahora, quizás te preguntes: ¿cómo se hace un pin pogo personalizado? Como uno de los principales fabricantes de pines pogo de la industria, trabajamos con los clientes en cada paso del camino, desde el concepto inicial hasta la producción final. El proceso comienza compartiendo sus requisitos: ¿cuál es la capacidad actual, la superficie de contacto, el entorno operativo y las limitaciones de espacio? Luego, nuestro equipo de ingeniería diseñará un prototipo, probará su durabilidad, conductividad y confiabilidad, y lo ajustará según sea necesario antes de la producción completa. Hemos trabajado con nuevas empresas que construyen dispositivos portátiles, empresas automotrices que prueban nuevos sensores y empresas de dispositivos médicos que crean herramientas que salvan vidas, cada una con necesidades únicas y cada una con un pogo pin hecho a medida para su proyecto.
Si está trabajando en un proyecto en el que los pines pogo disponibles en el mercado no son suficientes, la personalización no es sólo algo bueno, sino una necesidad. Ya sea que necesite un pin de alta corriente para un vehículo eléctrico, un pin de tamaño micro para un dispositivo médico o un pin sin plomo para productos electrónicos de consumo, la personalización adecuada hará que su producto sea más confiable, compatible y duradero. Como proveedor de pines pogo, estamos aquí para ayudarlo a navegar por estas opciones, responder sus preguntas y crear una solución que se adapte a sus necesidades exactas.
¿Listo para hablar sobre tu proyecto de personalización de pogo pin? Estamos aquí para colaborar con usted en cada paso del camino para garantizar que su conector funcione según lo previsto.
Referencias:
- Manual de diseño de conectores electrónicos, tercera edición, McGraw-Hill, 2021
- "Soluciones de contacto de resorte personalizadas para aplicaciones de alta corriente", Revista Internacional de Fabricación de Electrónica, vol. 12, núm. 2, 2023
- "Materiales de conectores sin plomo y cumplimiento normativo", Revista de regulación de dispositivos médicos, vol. 8, núm. 4, 2022
- "Resistencia a las vibraciones en conectores con resorte", SAE International Journal of Materials and Manufacturing, vol. 15, n° 3, 2022
- "Acabado de superficies para conectores de señales de alta frecuencia", Transacciones IEEE sobre componentes, embalaje y tecnología de fabricación, vol. 13, núm. 1, 2023
